Signet 525金屬轉輪流量計

描述

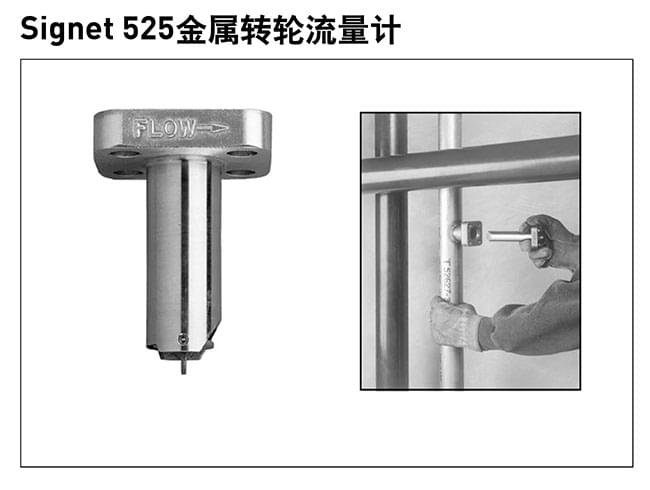

Signet 525金屬轉輪流量計是不銹鋼結構，適合插入式安裝。525具有極其可靠的安全性能，可應用于溫度和壓力高的工作環境。碳化鎢輪軸與PTFE軸承的耐磨性很好，可延長使用年限。

525流量計有多種安裝件可安裝在鋼制管道上。小型承插焊安裝件專用于小口徑管道，直焊型與卡箍鞍型安裝件適用于管徑為DN300(12”）的管道。輸出的信號無需外部供電，可與8150電池供電式累積流量指示儀配用。

特性

● Z大耐壓103bar

● Z高耐溫149℃

● 適用管徑：DN15?300(1/2-12”）

● 安裝簡便

● 自供電/無需外部電源

● 316(1.4401)不銹鋼殼體

● 碳化鎢或不銹鋼輪軸

● 標配電纜長度為7.6m

● 流速范圍：0.5?6m/s

應用

● 鍋爐補給水監測

● HVAC暖通空調系統

● 化學品輸送

● 熱交換器

● 反滲透

● 冷卻系統

● 不適用于氣體測量

技術參數

概述

流速范圍：0.5?6m/s

管徑范圍：DN15?300(1/2?12”）

線性度：滿量程的±1%@25℃

重復性：滿量程的±0.5%@25℃

Z小雷諾數：4500

接液材料

流量計殼體：316SS

轉輪：CB7Cu-1合金

輪軸：碳化鎢GRP1或316SS

輪軸固定銷(2): 316SS

轉輪軸承：PTFE

墊片：KLINGER? silC-4401

電氣性能

頻率信號：12Hz@ft/s,額定值

波幅：5?8mVp-p@Hz

源阻抗：11.6kΩ

電纜長度：自帶7.6m,Z大長度60m

電纜規格：2芯帶屏蔽電纜，22AWG

溫度/壓力

● 承插焊與直焊型安裝件：103bar @149℃

● 卡箍鞍型安裝件：21bar@66℃

工作溫度：-18?149℃

運輸重量

P525-1/-1S    0.723kg

P525-2/-2S    0.774kg

P525-3/-3S    0.923kg
